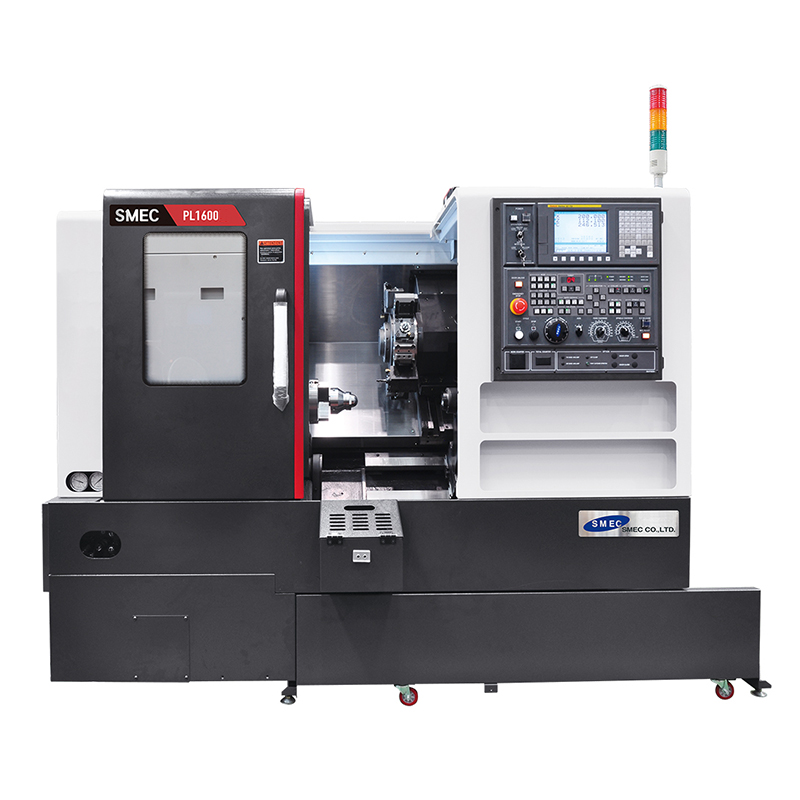

SMEC PL1600 Slant Bed CNC Turning Centre

Machine Information

CNC lathe from SMEC with Fanuc 0iTF or Siemens 828D control options, 50mm max swing diameter, 290mm swing over cross slide, 210mm chuck

Machine Features

Fanuc 0iTF with 8.4” screen

Linear ways Z axis construction

Boxway X axis construction

Superior-quality CNC Machines

Made in Korea

SPECIFICATION

Max swing diameter530mm
Swing over cross slide290mm
Max turned diameter290mm
Max turned length271mm
Max X axis travel165mm
Max Z axis travel350mm
Spindle noseASA A2-6
Spindle speed4500rpm
Spindle power Fanuc drive11/15kW AC
Full C axis0.001 indexing
Chuck size210mm
Bar capacity with 210mm chuck52mm
Rapid traverse speed on X axis24m/min
Rapid traverse speed on Z axis30m/min
Servo bi-directional turret10 station
Turret index time0.15 secs
Driven tool motor3.7kW
Driven tool spindle speed5000rpm
Tool shank25 x 25mm
Boring bar size (max)40mm dia
Tailstock body tow along with programmable quillMT-4 taper
Tailstock body travel290mm
Quill travel (programmable)80mm
Quill diameter65mm
Machine footprint2295 x 1760mm
Machine weight2940kg
Power requirements24KVA
